敏迪（Mitel)MIVOICE MX-ONE
1 軟交換通信系統需求
1.2 軟交換通信系統客戶需求
采用高可靠的軟交換通信架構的語音通信系統，可以提供內部通話呼叫、市話通話呼叫等基本語音功能，實現互聯互通，提供統一通信、統一管理等增值服務。
軟交換語音通信系統采用開放的、分布式的體系結構，通過業務和呼叫控制分離，呼叫控制和承載完全分離，完成呼叫控制、媒體網關接入控制、資源分配、協議處理、路由、計費等功能，并實現相對獨立的業務體系。形成4個相互獨立的功能平面:接入層、傳輸層、控制層、應用層，以不斷滿足用戶的業務需求，業務可定制、易于擴展和升級，能夠?qū)崿F(xiàn)可持續發展。
負責通過多種手段將各類用戶及業務接入到軟交換網絡中，并將信息轉換成為能夠在分組網絡上傳遞的格式。由各類媒體網關和接入設備組成。
控制層主要負責完成呼叫邏輯，處理呼叫請求等各種呼叫控制和相應業務處理信息的傳送。
控制層由兩臺軟交換核心控制設備組成。
工作模式。兩臺軟交換核心控制設備采用主備和異地容災備份的工作模式。一臺為主用核心控制設備，另一臺為備用核心控制設備部署在異地，每臺軟交換核心控制設備自身都具有主備工作方式。核心控制設備通過自動診斷、故障恢復、數據同步等機制，確保軟交換通信服務可靠性。當主核心控制設備故障時，先啟用自身的備份設備；當主核心控制設備主備都無法工作時，備用核心控制設備能夠自動接管主核心的工作，并及時切換，以實現對用戶的不間斷服務。
功能服務。為用戶語音終端提供注冊、路由、呼叫控制等服務，配合各類應用系統完成語音功能應用，提供告警、話務統計等模塊以及開放的第三方開發接口。
業務層負責處理業務邏輯，使用基于標準的協議和API，在呼叫建立的基礎上提供各種增值業務和管理功能，使得第三方人員可以簡單、快速地開發和部署各種新業務。通過在IP語音網絡上部署一臺或多臺的服務器來實現各類不同業務，主要包括統一管理平臺、統一通信平臺、一號通服務、語音信箱服務、電子傳真服務等等。
1．統一管理平臺：對語音核心設備和語音接入設備進行統一管理，提供系統設置、故障管理、中繼及路由管理等功能。
2．統一通信平臺：滿足內部UC通話、即時消息、電話會議、視頻會議、通訊錄、個人助理等功能，實現應用與通信的融合。
3．一號通服務：可以將多個號碼綁定在一個通信號碼上，用戶可根據自身需求自由設定時間段和振鈴方式，任何一個號碼摘機，都可以接通本次通話，從而實現一號通功能。
4．語音信箱服務：語音信箱是指當用戶無法接通電話時轉語音信箱的功能，支持用戶撥接入碼收聽語音留言，并支持刪除功能。還可以將語音留言提醒轉成郵件推送到用戶信箱。
5．電子傳真服務：實現內部郵箱系統的接收傳真功能。
1.3 軟交換通信系統項目設計原則
在軟交換通信系統的建設中，Mitel的設計思想是提供一個先進的、完全基于IT網絡架構的、全面開放的、切合實際和融合的基礎通信網解決方案，我們的設計原則是：
先進性：軟交換通信系統在建成后從技術上應具有國際先進水平。不論從通信產品的設備管理及運營方面都應采取或借鑒國內及國際的領先技術和方法，并能面向未來的IT環境發展的需求。
開放性和互聯互通性：軟交換通信系統是架構在在一個支持IPv4/IPv6協議的IP核心網絡上，開放的標準保證與整個網絡上的其他數據設備的互聯和互通。同時還要與傳統的語音通信設備互聯互通，支持多種信令方式和通信標準，以便與其他的通信產品的互聯互通，并且提供開放的標準應用接口，可以供第三方開發應用。
安全性及可靠性：安全性好，能提供穩定可靠的99.999%服務。
擴展性：采用靈活的平臺體系和模塊化應用，保證系統的平滑升級和可擴展性，對未來的發展、規模的擴充有良好的適應性。
實用性：軟交換通信系統除了能為呼叫中心提供業務外，同時能提供多種業務和多應用的接入平臺，其中包括普通模擬用戶、數字用戶、移動手機用戶、IP用戶、UC用戶等業務的接入，并能為用戶提供各種商用級增值業務功能；
可管理性：軟交換通信系統的可管理性是基礎通信網運行安全性，可靠性的重要保障。
我們的目標是：建設一個穩定可靠、易用、易管理、高性能的特點的軟交換通信系統。
我們的技術解決方案是采用Mitel通信系統MIVOICE MX-ONE軟交換，其核心控制服務器和綜合媒體網關作為軟交換通信系統的構成部件。
2 MIVOICE MX-ONE軟交換系統概述及特點
2.2 MX-ONE TSE 系統概述
MX-ONE TSE軟交換系統是一款基于IP的功能完善的軟交換系統，它不僅可以提供優質的語音通信、移動通信、統一通信，它還可為客戶提供豐富的應用，如呼叫中心、個人通信管理等, 實現了語音和數據、固定和移動通信、公網和專網業務的融合，其設計適用于現有的企業局域網，使企業從一開始就可以部署語音和數字的融合網絡，節省語音網絡的建設費用，極大地提高企業用戶的生產力和效率。
MX-ONE TSE是一款完備的IP PBX，基于IP技術及開放的軟件和硬件，運行在Linux操作系統和標準的服務器上。其標準的通信服務器和媒體網關結構可安裝在19英寸機架上，并可部署在企業本地局域網（LAN）的現有基礎設施中。
MX-ONE TSE支持各種新型接口和傳統接口，比如IP、ISDN、傳統的模擬及數字接口、移動分機和Wi-Fi用戶接口。因此， MX-ONE TSE即可以融入企業現有的IP環境，同時可實現與傳統通信的連接，如連接企業語音專網和PSTN/PLMN公網。
MX-ONE TSE軟交換系統是一個集中式和分布式服務器架構相結合的系統，這種設計理念具有極大的靈活性，其通信服務器可以控制多個媒體網關，因此一個通信服務器和多個媒體網關可以組成一個系統，同時一個MX-ONE TSE軟交換系統也可以由多個通信服務器組成，單系統可以支持124個通信服務器，容納多達50萬用戶。
2.3 MX-ONE TSE 系統特點
2.3.1 基于Linux開放的服務器架構
融合通信軟交換系統 MX-ONE TSE采用Linux操作系統，大家都知道Linux系統發展速度非常驚人，主要是由于它的功能和特性，主要特性：
開放性：標準規范化，與其他的軟件硬件可以方便地實現互聯，另外原代碼開放，有利于各種新功能的開發，同時也有利于操作維護。
多用戶：系統資源可以被不同的用戶使用、都有自己特定的權限，互不影響。
系統的安全和可靠性：Linux的操作系統采取了許多安全技術措施，包括對讀寫進行權限控制、帶保護的子系統、審計跟蹤、核心授權等，以及Linux的操作系統的多任務、出色的速度性能、良好的用戶界面、良好的可移植性、具有標準的兼容性，這些都使軟交換系統 MX-ONE TSE就是像一個服務器一樣接入到IP網絡中，這就是新的一代融合通信軟交換系統 MX-ONE TSE。
獨特的分布式，多處理機結構，擴容方便
一個分布和集中相結合的多服務器軟交換系統，一個系統最大可以支持50萬用戶。
· 具有全透明的功能
· 架構于IT的環境
· 集中管理
· 高可用性
· 不會造成全系統的癱瘓
· 擴容機器方便
2.3.2 標準信令協議和豐富的接口使得MX-ONE成為名副其實的組網專家
豐富的網絡側接口：
· 用于連接市話網，實現DOD1和DID ;DOD1/DOD2和BID功能的接口, CAS/CCS
· 用于連接市話網: 模擬中繼，中國一號，ISDN ( BRI & PRI ), 內置中國七號信令（Mitel的七號信令不像其他品牌那樣采用外置國產轉換器的方式，接續速度更快，故障更少）
· 用于組成專網，實現DOD1和DID 功能透明的接口，CAS/CCS
· 用于與衛星以及其他控制設備連接， 實現DOD1和DID 功能的E&M接口
· 用于與數據網絡連接和專線備份連接/用于與數據網絡連接的集成的IP網關
· IP 組網接口
· SIP組網接口
豐富的用戶側接口：
· 普通用戶接口：具有來電顯示功能 支持DTMF和FSK信號點燈
· 具有換極功能的用戶接口/ CAS 分機接口/標準的ISDN S0 接口
· 非標準的2B+D 接口: 用于連接話務臺和數字話機( Mitel專用 )
· 移動分機接口
· SIP分機接口
· Wi-Fi接口
· 微軟OCS/LYNC融合接口
公司的首席信息官（Chief Information Officer，CIO)、IT管理員和最終用戶對IP電話基礎設施的安全問題越來越關注。VoIP話務（信令和媒體）必須受到保護以便免于攻擊，例如媒體流竊聽、長途話費欺詐、以及信令修改等。因此，有必要保護VoIP信令消息以及媒體流。
MX-ONE TSE電話系統正常下列安全措施：
保護媒體流的安全RTP (SRTP)
MX-ONE
支持在IP電話和經典媒體網關中使用SRTP進行媒體加密。當H.323用作信令協議時，系統才支持SRTP。SRTP能夠充分利用具有128-bit密鑰的高級加密標準（Advanced Encryption Standard，AES）來保護媒體流。媒體網關不支持SRTP。
如果需要打開或關閉SRTP，必須在IP電話配置文件中設置相應的參數，使用電話系統管理器的IP電話配置文件（IP Phone Configuration File）任務可以完成這一操作。
保護信令消息的傳輸層安全（Transport Layer Security，TLS）
當各方之間相互交換SRTP密鑰時，TSL能夠確保信令的私密性。
支持許多靈活安全策略，以便支持具有不同安全要求的環境
安全策略的主要原則是它能夠指示是否允許一個分機登錄系統。分機一旦成功登錄系統，則從安全的角度來看，該分機能夠?qū)θ魏我环桨l(fā)起呼叫。
SIP終端必須使用HTTP摘要認證方式（HTTP digest authentication）對自己進行認證。此外，使用IPsec可以保護LIM之間的通信。
MX-ONE TSE的服務器運行于已經固化的操作系統，以便阻止大多數普通網絡攻擊。已知的易受攻擊的服務已被關閉，而且系統定期地檢查文件的完整性。此外，推薦用戶實施包括軟件補丁管理和防病毒軟件更新功能的安全策略。建議使用能夠自動更新以及能夠自動激活安全補丁的防病毒軟件。通過防火墻和入侵檢測系統（Intrusion Detection System，IDS）可以保護服務器群，這些防火墻和入侵檢測系統能夠阻止攻擊并且能夠克服VLAN分離的缺陷。
所有至MX-ONE TSE服務器的管理接口均能夠運行于安全協議之上，例如SSH 和 HTTPS。管理操作和對這些接口的訪問均被記錄以便對它們進行最大程度的控制。用戶和管理員在訪問系統之前必須對自己進行鑒權。另外，系統具有訪問控制機制以便為用戶和管理員指派不同的角色和優先級。
3 MIVOICE MX-ONE軟交換系統架構

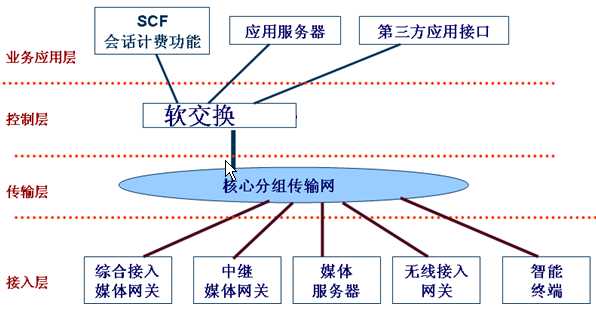

3.1 軟交換通信系統分層結構
.png)
從上面軟交換通信系統分層結構可以看出軟交換系統MIVOICE MX-ONE的設備軟交換設備是基于分組交換技術的，具有分層網絡架構的，實現承載與控制、業務和控制分離的架構。軟交換系統MIVOICE MX-ONE的設備功能（服務器和媒體網關）分別對應于IP網絡設備，服務器和媒體網關完美的實現了基于IT環境的承載與控制、業務和控制分離的設計思想，呼叫的連接、保持和釋放整個呼叫過程都有核心控制設備服務器控制，與媒體網關無關。不同的呼叫語音媒體流的流向也不同，當SIP分機A呼叫SIP分機B時是直接媒體流，不需要經過媒體網關。當SIP分機A呼叫傳統分機B時不是直接媒體流，必須經過媒體網關，媒體網關將傳統的語音信息轉換為IP數據包傳輸，反之亦然。
3.2 軟交換通信系統核心設備的冗余機制
在建設軟交換通信系統的解決方案設計中軟交換系統MIVOICE MX-ONE核心控制設備的冗余和媒體網關的雙歸屬提出了雙網冗余解決方案。服務器和綜合媒體網關可分別接入兩個網絡以實現通信網的高可用性和高可靠性。
服務器冗余
MX-ONE 采用n+1冗余備份的技術：如果主服務器宕機，備份服務器會迅速接替主服務器的工作。
網絡冗余
雙網絡備份可以為MX-ONE提供更高級別的可靠性。 當一張網絡的接口或者switch壞了的時候，MX-ONE會迅速無縫連接另一張網絡開始工作。
HLR/VLR冗余
IP/SIP分機在MX-ONE上是可以按照移動公網中的HLR/VLR 架構來部署的。 一個IP用戶都有一個本地服務器HLR, 所有用戶數據在系統所有服務器的LDAP數據庫中都是同步的，進而它可以被系統中任意一個服務器通過VLR的方式控制。當本地服務器出現故障的時候，網守/SIP代理服務器的數據庫備份功能就會在系統中的另外一個正常運行的服務器上建立一個備份的HLR來保證IP用戶繼續正常運行。
使用VMWARE增強備份功能
可以使用VMware的HA選項來減少MX-ONE的故障恢復時間。而且MiVoice MX-ONE也完全支持VMware的容錯選項(HA/FT)，從而使通訊服務器獲得完全的熱備份功能。
3.3 MX-ONE軟交換中心
MX-ONE 軟交換中心由兩個基本組件組成：MX-ONE通信服務器和MX-ONE媒體網關。
MX-ONE 通信服務器
MX-ONE 軟交換系統的大容量的通信軟件運行在一個標準的服務器平臺上，可以控制15個媒體網關，15,000個SIP用戶。MX-ONE軟交換系統即可以由一個通信服務器和多個媒體網關組成一個集中控制的單一系統，也可由分布在多個地點的多通信服務器和媒體網關組成一個大型的分散系統。單系統可以支持124個通信服務器，容納多達50萬用戶。
通信服務器選擇一：交鑰匙服務器解決方案
通信服務器選擇二：通用系統軟件，軟件可以安裝在任一臺標準的服務器上。
通信服務器選擇三：ASU-E嵌入型板卡式服務器單元
MX-ONE 媒體網關
MX-ONE具有2種不同形式的媒體網關，為用戶提供了靈活的配置，可連續擴容以滿足企業的不同需求。媒體網關綜合了中繼網關、信令網關和接入網關的功能。一種是基于軟件的MX-ONE 媒體服務器，還有一種基于硬件的媒體網關單元。
MX-ONE 媒體服務器
MX-ONE 媒體服務器是一個基于軟件的媒體網關，提供RTP媒體資源、管理IP終端之間的協議轉換（例如H.323和SIP）、處理例如：會議、鈴聲檢測/生成和RVA、提供SIP中繼。
媒體網關單元，分為以下三種：

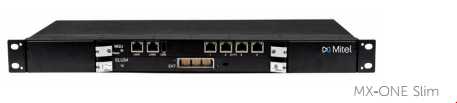

MX-ONE Slim媒體網關模塊
MX-ONE Slim是一個1U的機箱模塊，包含一塊媒體網關板MGU2。有一個空余板位可以插例如，分機板、中繼板等其他板卡。適用于純IP環境。

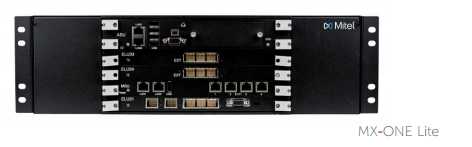

MX-ONE Lite媒體網關模塊
MX-ONE Lite是一個3U機箱的模塊，包含一塊媒體網關板MGU2。有五個空余板位可用來插，例如ASU-E內置服務器板（占兩個板位，可外置）、分機板、中繼板等其他板卡。適合IP環境下的分支機構使用。

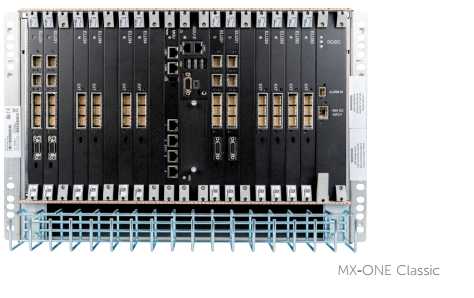

MX-ONE 經典媒體網關模塊
MX-ONE 經典媒體網關模塊是一個7U機箱的模塊，包含一塊媒體網關板MGU2。有16個空余板位可用來插，例如ASU-E內置服務器板（占兩個板位，可外置）、分機板、中繼板等其他板卡。適合傳統和IP混合環境。
4 MIVOICE MX-ONE軟交換通信解決方案詳述
4.1 一個完全融合的通信解決方案
MiVoice MX-ONE可以在各種媒介、各種用戶喜愛的終端上隨時隨地為您提供強大的通訊功能和協同應用。
MX-ONE是一套完全基于SIP的通訊系統，可以支持各種統一通信的服務，例如：即時消息、呈現、移動、語音、視頻會議和協同辦公等等。MX-ONE采用開放設計，實施靈活，技術領先，可以基于企業部署，也可以提供云部署解決方案。
MIVOICE MX-ONE融合通信系統為客戶提供了一個可與運營商級語音質量相媲美并且在實施和管理上更加靈活的軟交換系統，可為客戶建設一個全面融合的和提供多業務、多應用的融合通信網。
4.2 基于IP通信技術
MIVOICE MX-ONE融合通信系統通過通信服務器和媒體網關接入到IP協議的企業核心網（Intranet）上，通過通信服務器完成對IP接入終端的呼叫信令和連接控制，MIVOICE MX-ONE IP接入終端大概分為三類：IP電話機、IP軟電話和視頻電話，協議為SIP/H.323。
4.3 融合了傳統的TDM交換技術
MIVOICE MX-ONE融合通信系統專為傳統的TDM交換方式的通信量身定做了一個傳統媒體網關MWG-Classic，可以連接各種基于TDM交換的終端，例如模擬話機，具有許多功能的數字電話，以及接入到傳統的公共固定網所需的各種信令方式，這種傳統的媒體網關給用戶帶來了極大的方便和眾多實用的功能。
4.4 與無線通信技術的融合（GSM/CDMA/3G移動分機接入網關）
MIVOICE MX-ONE融合通信系統不僅是IP終端的接入平臺，同時也是公共無線通信網GSM/CDMA/3G手機的接入平臺，作為移動分機的接入網關MIVOICE MX-ONE融合通信系統將移動手機作為融合通信專網的一部分機，由專網統一管理，并且共享專網內所有的功能和資源。
4.5 開放性和互聯互通性
MIVOICE MX-ONE融合通信系統運行在Linux通用操作系統和商用硬件服務器之上，具備標準規范化，與其他的軟件硬件可以方便地實現互聯，Linux開放的原代碼，有利于各種新功能的開發，同時也有利于操作維護。Linux操作系統的多任務、出色的速度性能、良好的用戶界面、良好的可移植性、具有標準的兼容性。
軟交換架構的融合通信系統是架構在在一個支持IPv6協議的IP核心網絡上，所以必須保證與整個網絡上的其他數據設備的互聯和互通。同時還要與傳統的語音通信設備互聯互通，支持多種信令方式和通信標準，以便與其他的通信產品的互聯互通
標準的、開放式的硬件接口和功能化設計的軟件是MIVOICE MX-ONE融合通信系統的又一大特點，使您可以在需要時非常容易的增加容量，增加新的功能，采用新的技術，集成不同的軟件。例如MIVOICE MX-ONE融合通信系統提供標準的ISDN S0接口，可支持多媒體的接入，實現高效和精確的窄帶方案；MIVOICE MX-ONE融合通信系統提供符合H.323規范的網關/網閘IP組網和分機功能，可以連接符合H.323的客戶機和IP電話，為家庭辦公、遠程辦公和小型分支辦公室提供基于IP的電話業務。MIVOICE MX-ONE融合通信系統在這兩種情況下提供的多媒體服務和IP業務應用，均得益于其開放的接口和綜合第三方的硬件和軟件的能力。
4.6 強大的移動辦公解決方案
采用先進的移動理念，我們將其先進的移動技術融入MIVOICE MX-ONE融合通信系統，為企業提供了真正的移動辦公解決方案，它可為移動員工提供所需的工具和服務，使他們能夠在任何時間任何地點，得到同他們?cè)谵k公室辦公桌前一樣的接入，服務和可用性。做到真正的靈活和高效。
4.7 靈活的系統結構
MIVOICE MX-ONE融合通信系統采用靈活的系統結構，其通信服務器即可以集中式部署也可以分布式部署，具有極大的靈活性，其通信服務器可以控制多個媒體網關，因此一個通信服務器和多個媒體網關可以組成一個系統，同時一個MIVOICE MX-ONE融合通信系統也可以由多個通信服務器組成，這種靈活性，使客戶可以根據話務量或容量的需求而配置系統，特別是當新的功能需要更高的話務處理能力時，增加新的機柜或模塊即可滿足要求。具有靈活處理功能和持續升級能力的MIVOICE MX-ONE融合通信系統，使系統能不斷更新技術，快速地適應各種需求，不斷地變化以適應未來。
4.8 可擴展性
MIVOICE MX-ONE融合通信系統采用疊加式的模塊化結構，系統配置靈活，具有很強的適應性。擴充系統配置可以滿足客戶功能和容量的不斷發展，可以支持100至500,000個用戶的連續擴容， 支持IP、移動、數字、模擬、無繩、CAS及ISDN S0分機。
MIVOICE MX-ONE 系統的模塊化結構給客戶提供了極大的自由度和靈活性，
可幫助客戶實現：
ü 只購買今天的需要
ü 隨需要而擴充系統
ü 只選擇需要的功能模塊
ü 根據機房的空間布置系統
4.9 高可靠性
MIVOICE MX-ONE融合通信系統通過同時支持網絡與服務器冗余提供高可靠性。系統的安全和可靠性：Linux的操作系統采取了許多安全技術措施，包括對讀寫進行權限控制、帶保護的子系統、審計跟蹤、核心授權等，從而保證整個融合通信專網的可管理性和整個通信專網系統運行的安全性，可靠性。
4.10 主要功能
ü 支持各款SIP多媒體桌面終端和軟電話，以及IP電話、移動分機、Wi-Fi終端、模擬和數字電話等等
ü 支持全線UCC多媒體終端，提供一系列語音、視頻、即時消息和呈現信息的服務。
ü 超過500種系統和終端功能，例如：SIP用戶支持多設備，網間自由座席，原生固移融合的移動分機等等，面向所有的行業用戶和多種客戶場景。
ü 系統的服務，例如：全功能透明的SIP組網或QSIG組網，路由、號碼分析、呼叫記錄、CSTA III等網間功能全透明。
ü 標準豐富的SIP中繼，支持國際流行的各種SIP服務
ü 全面的公共中繼接口，包括ISDN、中國一號、中國七號DPNSS、模擬中繼等等
